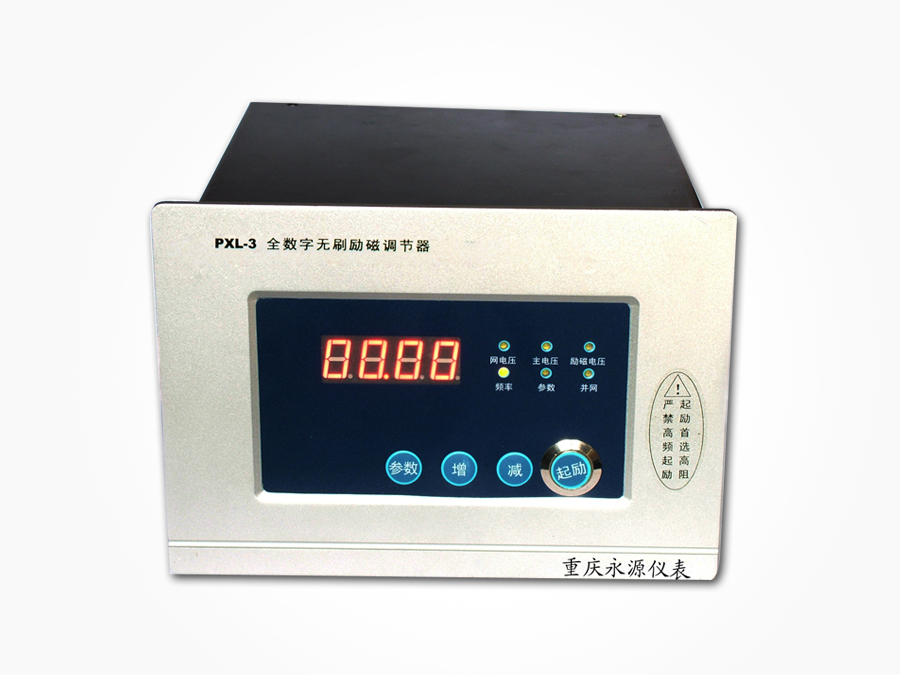

PXL-3全数字无刷励磁调节器

一、概述及主要功能

永源PXL-3型全数字晶闸管无刷励磁调节器主要用于各种无刷发电机组的并网发电。它以高档PIC单片机为核心，采用智能化的模糊控制，有很高的稳定精度和快速的响应特性。本调节器有网电压跟踪功能，有V/F给定特性，可长期低速待机，残压起励平稳，强励控制科学。调节器还有自动灭磁功能，在停车过程和某些故障状态下会自动灭磁，另外保留有灭磁开关必要时可人工停止调节器的工作。

本励磁调节器在并网前和跳闸后采用“恒发电机电压”工作模式。在选择网电压跟踪，并且有网电压时自动跟踪网电压；在选择非网电压跟踪或者无网电压时，调节器自动取出参数设定的给定电压进行调节，电压连续可调，可直接与准同期装置的调压输出连接。并网后，调节器工作于恒励磁电压（电流）+“无功调差”工作模式。刚投入并网时调节器会适当提升励磁电压防止“无功倒灌”。第一次并网时调节器还自动对无功电流的相位进行检测，如果相位正确可以由操作人员取消此功能，以后不再检测，否则不能取消并且每次都进行检测。

另外本装置有数字显示，可以显示参数、发电机（机端）电压、电网电压（并网后为发电机电压与无功调差电流的矢量叠加值）、频率和励磁电压（推算值）。本调节器所有的参数选择和调节都由软件完成，本装置不含电位器类的器件。本装置还具有励磁过载检测，低压、欠压检测，低速、过速检测，励磁电压掉线（励磁保险管熔断）检测等功能和防飞车保护功能，具有很强的抗干扰能力和综合保护能力。本装置可以远程操作。

二、技术条件

1. 适用范围：各类中、小型低压发电机组

2. 输入信号：除电网电压外其余信号都必须接！

测量电压：标称400V发电机线电压、电网电压（可以不接）

调差电流：标称5A的与线电压异相的相电流(建议发电机额定电流对应4A左右为好)。

励磁电压：励磁输入电压，发电机相电压。

工作电源：发电机相电压或其它电源AC50V～AC300V,DC110V～250V

并网信号：用合闸开关信号(或经小型中间继电器引入)。

3. 输出励磁电压：可控半波整流0～100V，额定励磁电流不超过12A，最大励磁电流不超过20A。

4. 电压测量精度：不低于±0.2％

5．频率测量精度：不低于±0.1％

6  环境温度：-10°C～＋50°C    海拔2500米以下地区

7. 外型尺寸：（长）180×（高）120×（深）200mm,

8．开孔尺寸：（长）182×（高）122 mm 见外形图

9. 安装：用M4螺钉将装置后支架固定在离安装面210 mm处的支梁上。
