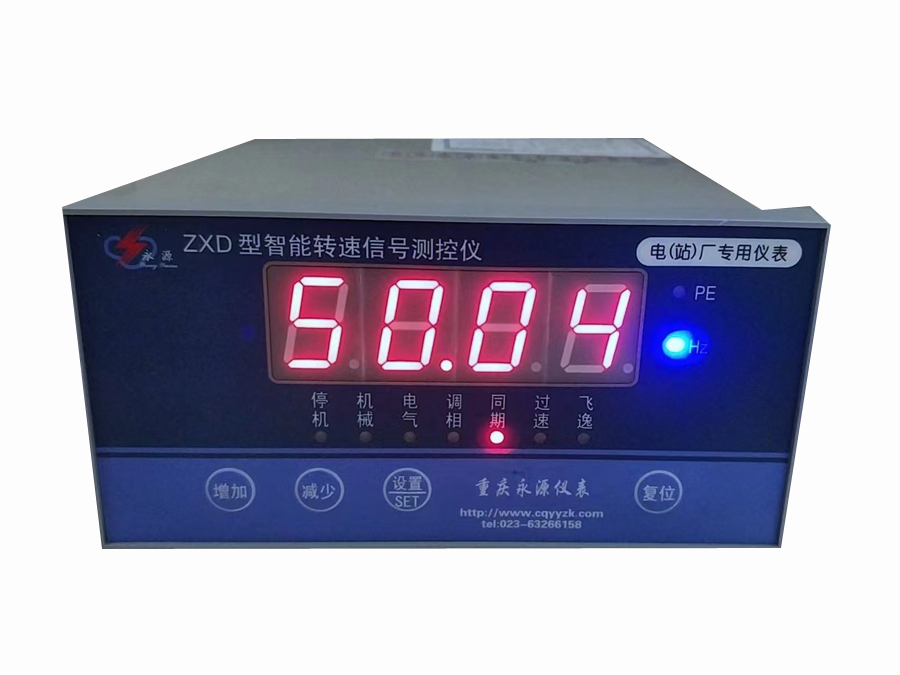

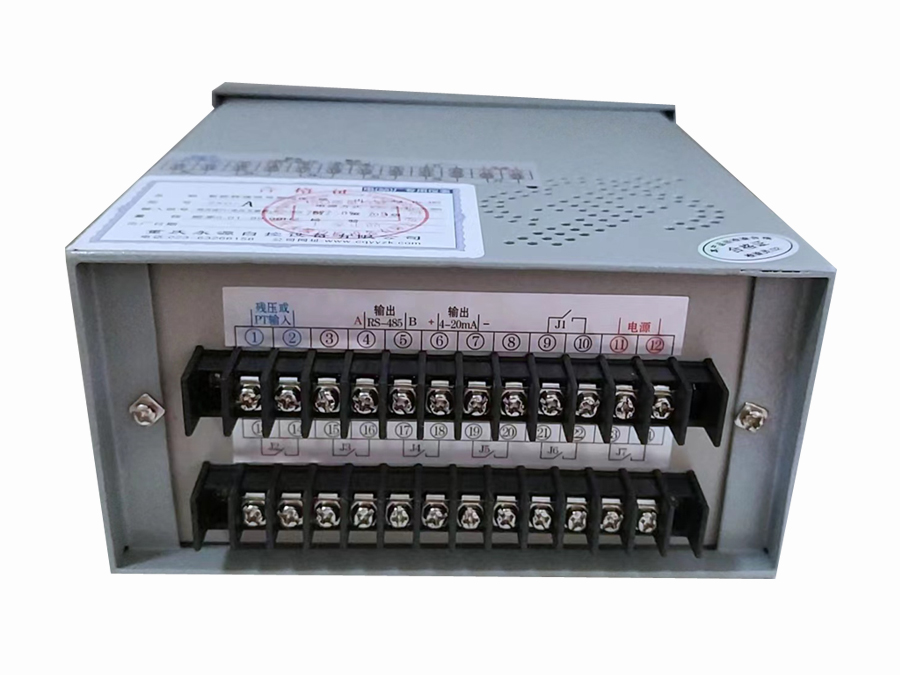

ZXD-A-B智能转速信号测控仪

一、概述

     永源ZXD-A转速信号测控仪可完成水轮机发电机组的转速百分比或频率测量，其输入信号可取主机残电压（电流互感器边）、永磁机电压，输出采用七路继电器控制和一路12位D/A转换输出模拟量。机组的转速百分比和频率由四位LED数码管显示，七路继电器的工作状态由七只LED发光二极管分别指示。本仪表除可带4—20mA ,1—5V ，0—20mA， 0—5V等标准直流信号输出外，还可带RS—485，RS—232C，RS—422A等标准串行口输出，输出采用光电隔离，使得仪表可以与计算机直接接口。

本仪表关键元器件采用美国ATMEL公司、 MAXIM公司、TI公司的产品。仪表掉电采用E2PROM数据保护，初始设置的所有参数及工作状态不会因突然停电而丢失，可永久保存；输入、输出采用光电隔离技术，使得仪表完全满足电厂安全、及时、稳定、可靠的工作要求。

二、主要技术参数

1、输入信号

1）发电机残压；2）发电机PT频率

2、输入电压范围：发电机残压或PT信号0.1-250VAC

3、测量精度： 0.1级

4、测频范围：频率0.02 –99.99 HZ、 转速百分比 2%-200%

5、输出信号

(1)7路继电器常开触点输出

(2)模拟信号输出： 4—20mA (对应于机组转速的0%-200%)

(3) RS485串行通信接口输出：标准MODBUS通信协议

6、工作环境： 温度-10—50 ℃ ，相对湿度≤85% 无腐蚀性气体及导电、易爆、尘埃等场所。

7、外型尺寸 ：  宽×高×深 = 160 ×80×160 mm

8、电源 ：开关电源，交流185——250V或直流75——300V
