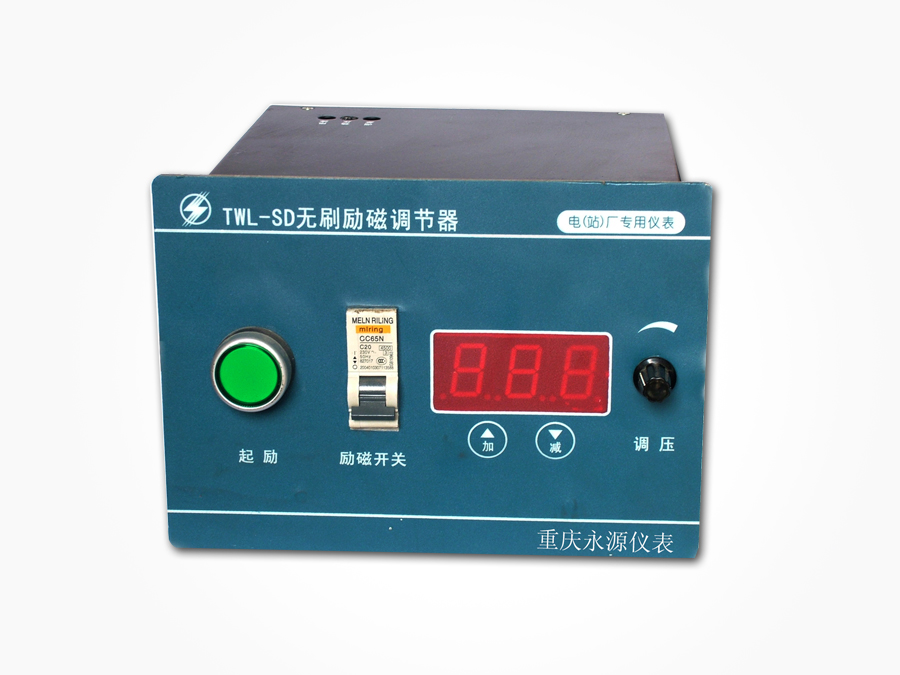

TWL-SD无刷励磁调节器

发布时间:2021-11-21人气:572

厂家直销(出厂价),欢迎来电面谈,质量承诺:一年包换,三年包修,终身技术服务。

一、概述

TWL-SD型是在TWL-ND型的基础上开发的多功能高性能微电脑控制励磁装置。适合于50HZ或60HZ三相400Vac有中线引出或有基波付绕组(外接励磁变压器亦可)的高低压无刷励磁同步发电机。该装置主要由一内置固态电路及其外部元件组成一整体的箱子,体积小,重量轻,安装、维修方便,使用简单可靠,通用性强:特别适合于安装在发电机上,为大幅减小发电机现场调试服务及提高机组的整体性提供了条件。


二、主要技术参数

功率输入:高压型为U、W相线电压基波付绕组(亦可外接U、W相单相变压器)电压范围200-250Vac(建议选用额定励磁电压、电流的2.5倍):低压型为V相230Vac电压。
电压信号输入:高压型为电压互感器信号100Vac输入;低压型为U、W相400Vac输入
电流信号输入:V相付边5A的电流互感器输入(亦可与二次仪表串联共用)。

输出:最大连续:90Vdcl8A,允许36A输出一分钟,要求磁场电阻不小于5欧。起励方式:当功率输入电压大于8Vac时能自励,小于8Vac时按起励按钮’起励。注意不允许当调节器接在发电机上时外加电源充磁。

运行温度:一40℃-60℃。重量:小于2.5kg体积:

开孔尺寸:182(长)*122MM(高)


三、工作原理:
   励磁调节器的主要功能是当负载变化时,保持发电机电压恒定,负载突然变化时,使电压尽快恢复,发电机多机并联(不并网)使用时均衡发电机的无功,并电网运行时,通过跟踪电网电压、无功电流及功率因数使发电机稳定运行,当发电机低频运行时,使发电机电压随频率下降起低频保护。
1、2 3 2通讯接口(若用户有要求)X 1一RX、  X2一TX、  X3一GND。

2、外接远控加、减接口(用户自行按装2只一常开按钮)X4为加信号端,X5为公共端.X6为减信号端,当减信号与公共端通时,减励;加信号与公共端通时,加励。
3、励磁开关起通、断励磁进线电源及保护作用。
4、起励按钮作辅助起励按钮(一常开)用。
5、电压整定电位器 .在单机或并联不并网使用时作调压电位器用:若机组并网发电,作并网前的电压整定作用(并网后由加、减调整)。
6、加、减按钮与外接加减远控按钮作用相同,为并网后的加减励按钮。
注意单机或并联不并网的发电机不允许使用。
7、调差电位器无功电流反馈调节电位器,在接法正确时,为负反馈电位器,‘往顺时针调,反馈量越大,并网易稳定,但跳闸后发电机稳态电压上升较高,在能满足并-网后稳定发电情况下尽量向逆时针调。一般情况下置于中间位置,极性接反时,情况相反,且发电机无功不能稳定。
8、稳定调节电位器顺时针调节时.电压稳定性变好,但瞬时响应变差,调整方法如下:空载额定转速时,向逆时针调至电压开始摆动(有可能),然后往回(顺时针)小幅调整使发电机电压不摆动即可,即尽量向逆时针方向调整。
9、限流电位器.这是一个限制励磁电流的电位器,顺时针调励磁电流限制值变大,在能满足无功的情况下尽量逆时针调。①发光二极管指示发绿光.指示信号电压。
10、显示
a.小数点闪亮,数码不显示:微电脑开始工作。
b.小数点亮,有数码闪动显示:此时显示发电机主电流较小时的频率(HZ)值;小数点不亮,闪动显示的是电压值。
c.小数点不亮,数码不闪动显示的是发电机有一定主机电流时的电压值。
d.显示三个一横,从下(低)到上(高)说明在加励,从上(高)到下(低)说明在减励;显示上面三个一横为加至最大值(加停止),显示下面三个一横为减至最小值(减停止)。
